Type BA

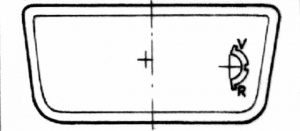

Schematische Darstellung der Deckplatte des Ba-Fahrschalters

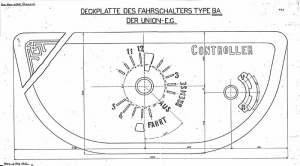

Detaillierte Darstellung der Deckplatte des Ba-Fahrschalters

Allgemeines

Schleifringfahrschalter mit schwarz lackierter Deckplatte. Mit diesen Fahrschaltern begann der elektrische Betrieb in Wien.

Hersteller

Union Elektrizitätsgesellschaft

Erste Verwendung

1897 in der Type A.

Schaltung

Vier Serien- (1-4) und drei Parallelstufen (9-11). Die Schaltstufen 5 und 12 sind zwar vorhanden, aber mit der jeweils davorliegenden Stufe gleichgeschaltet. 6 Bremsstufen. Keine Motorabschaltwalze, Motorabschaltung durch Brücken im Fahrschalter. Keine Kreuzschaltung, nur Ausgleichsverbindung, kein Dämpfungswiderstand, 6 Widerstandszuleitungen.

Eingebaut in folgenden Typen

A, B, C, C1, D, D1, G, DK, DP, DR, GR, SK, SM, SP, TU, Verschublokomotive (VL).
