Type B8

Aus Straßenbahnjournal-Wiki
Wechseln zu: Navigation, Suche

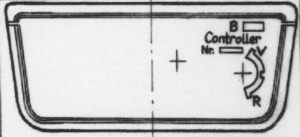

Schematische Darstellung der Deckplatte des B8-Fahrschalters

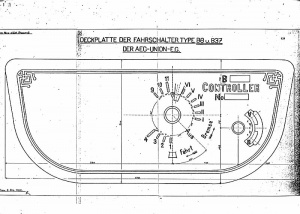

Detaillierte Darstellung der Deckplatte des B8-Fahrschalters

Allgemeines

Schleifringfahrschalter mit Deckplatte aus Messing

Hersteller

Union Elektrizitätsgesellschaft

Erste Verwendung

1907 in der Type G2.

Schaltung

Vier Serien- (1-4) und drei Parallelstufen (9-11). 7 Bremsstufen (I-VII). Keine Motorabschaltwalze, Motorabschaltung durch Brücken im Fahrschalter. Kreuzschaltung mit Dämpfungswiderstand, 7 Widerstandszuleitungen.

Eingebaut in folgenden Typen

Ausflugswagen (AW), G, G2, G3, GR, KM, KM1, SP, SR
